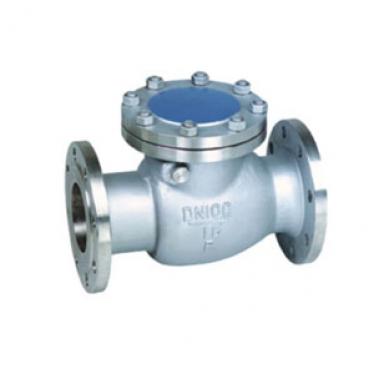

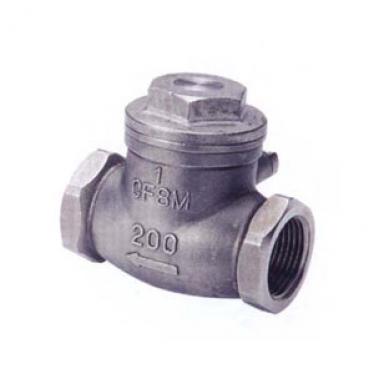

不銹鋼止回閥,止回閥本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。
產品詳情
概述:
本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
性能規范：
| 技術參數 | 壓力等級 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作壓力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 試驗壓力（M） | 強度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介質 | 水、油等 | ||||||||||
| 溫度 | ≤120℃ | ||||||||||
主要零部件材質:
零件 名稱 | 材質 | ||||||||
C | P | P3 | P8 | R | R3 | R8 | R1 | R2 | |
閥體 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 雙相 不銹鋼 |
閥蓋 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 雙相 不銹鋼 |
閥瓣 | WCB | ZG1Cr 18Ni9 | CF3 | CF8 | ZG1Cr18 Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 雙相 不銹鋼 |
搖桿 | 2Cr13 | 1Cr18 Ni9 | 304L | 304 | 1Cr18Ni 12Mo2Ti | 316L | 316 | 1.4529 | 雙相 不銹鋼 |
適用 | 水、 氣、油 | 硝酸類 | 醋酸類 | 含有氯離子 的介質 | |||||
適用溫度 | -29～425℃ | -29～540℃ | |||||||
主要外形尺寸：
| 稱壓力 PN | 公稱通徑 DN | 主要連接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
型號 | 公稱通徑 DN(mm) | 尺寸(mm) | ||||||||
| L | D | D1 | D2 | b | f | Z-Φ | ||||
| 系列1 | 系列2 | 系列3 | ||||||||
H42W-25P H42W-25R | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-Φ14 |
| 20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-Φ14 | |
| 25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-Φ14 | |
| 32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-Φ14 | |
| 40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-Φ14 | |
| 50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ14 | |
| 65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
